1.功能簡介

1.1功能概述

GCAN-GT-8321S網關是我公司推出的基于Profinet總線自主研發的高性能Profinet從站/可編程智能網關。設備可作為西門子200SMART、1200、1500、300等系列PLC的Profinet從站使用；設備集成了2路Profinet總線接口、1路CAN總線接口、1路以太網總線接口、1路RS485總線接口。

1）GCAN-GT-8321S-XXX可作為上述西門子PLC的網關，通過“通用站描述文件（GSD）”，實現西門子PLC與CAN自由口/CANopen主/從站、Modbus TCP從站/Modbus RTU主/從站通訊。




注意：

對應子型號只能實現西門子Profinet與對應的一種協議進行轉換，協議不同，價格不同。

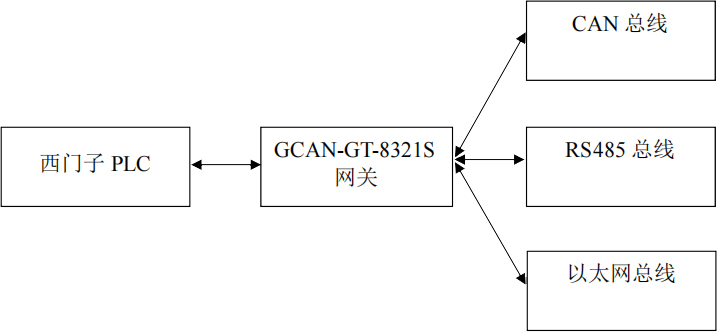

2）GCAN-GT-8321S-PROG作為可編程智能網關，網關支持多種硬件接口和通信協議，如CAN、RS485、以太網；CANopen、Modbus TCP/RTU主/從等，通過自由編程，可以實現不同總線接口之間數據的互相轉換。




1.2性能特點

（1）2個Profinet總線接口（RJ45），支持從站級聯；
（2）Profinet總線傳輸速率：100Mbps；
（3）Profinet總線傳輸距離（站與站間距）：100m（CAT5線纜）；
（4）電源采用24V DC（-15%/+20%）；
（5）電氣隔離為1500 VDC；
（6）工作溫度范圍：-40℃~+85℃；
（7）相對濕度：10%~95%，無凝露；
（8）EMC：Zone B，IEC61131-2；
（9）IP等級：IP20

1.3典型應用

（1）與分布式總線端子模塊相連接，構成一個完整的控制節點；
（2）執行數據采集并以Profinet協議進行數據傳輸。



2.設備安裝與使用

本章節將詳細說明GCAN-GT-8321S Profinet網關的尺寸、安裝及指示燈的含義等。

2.1模塊外觀及尺寸

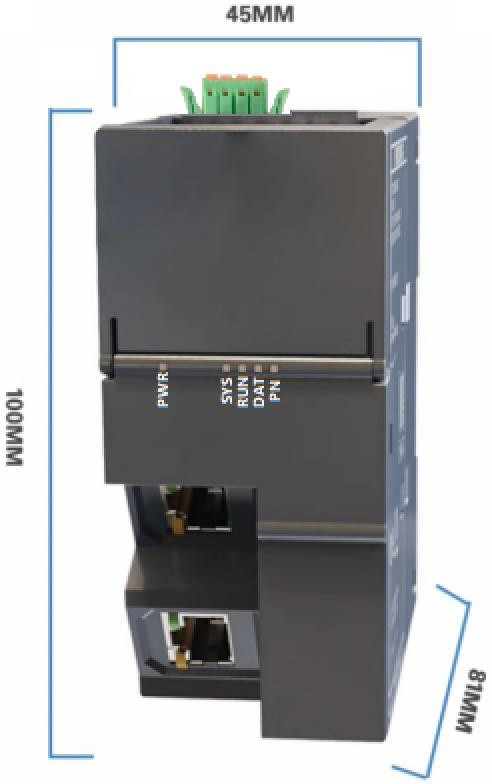

設備外形尺寸：(長)110mm*(寬)45mm*(高)81mm，其示意圖如圖2.1所示。


圖2.1 GCAN-GT-8321S Profinet網關外觀圖


2.2接口定義

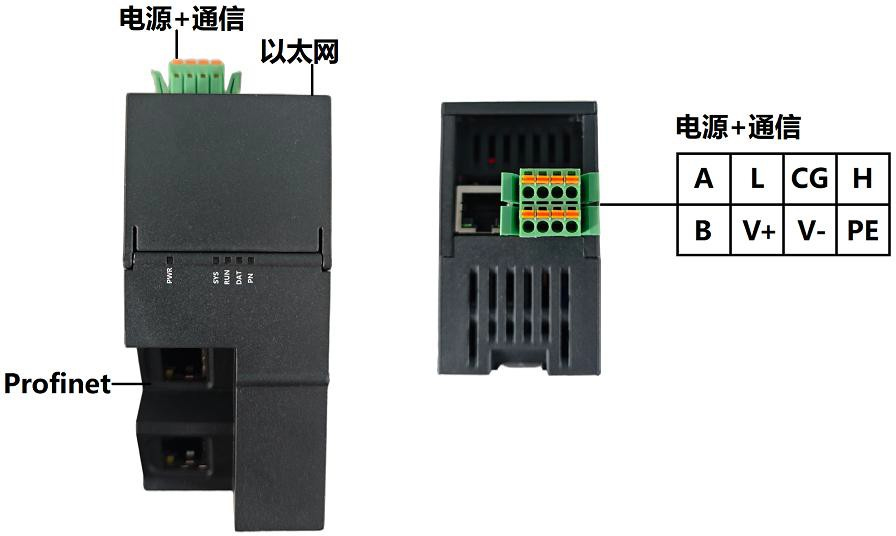

GCAN-GT-8321S模塊集成2個標準Profinet接口、1個標準以太網接口、1路24V DC電源接口、1路CAN總線接口、1路RS488總線接口，GCAN-GT-8321S模塊接線端子如圖2.2所示。


圖2.2 GCAN-GT-8321S模塊接線端子（從以太網接口方向看）



表2.1 GCAN-GT-8321S電源+通信接口定義


2.3系統狀態指示燈

GCAN-GT-8321S的正面突出區域包含5個方形狀態指示燈。指示燈的具體指示功能及不同狀態下時，GCAN-GT-8321S模塊狀態如表2.2、2.3所示。


表2.2 GCAN-GT-8321S其他模式指示燈狀態



表2.3 GCAN-GT-8321S PROG模式指示燈狀態


3.功能介紹

本章節將說明GCAN-GT-8321S各版本的功能。

3.1GCAN-GT-8321S-CAN

GCAN-GT-8321S-CAN，西門子PLC可以通過8321S網關，與CAN網絡進行通訊，CAN支持CAN2.0A和CAN2.0B幀格式，符合ISO/DIS 11898規范；

西門子PLC的Profinet接口連接8321S的Profinet接口，8321S的CAN接口連接CAN總線接口。




3.2GCAN-GT-8321S-COM

GCAN-GT-8321S-COM，西門子PLC可以通過8321S網關，與CANopen從站進行通訊；

西門子PLC的Profinet接口連接8321S的Profinet接口，8321S的CAN接口連接CANopen從站的CAN總線接口。




3.3 GCAN-GT-8321S-COS

GCAN-GT-8321S-COS，西門子PLC可以通過8321S網關，與CANopen主站進行通訊；

西門子PLC的Profinet接口連接8321S的Profinet接口，8321S的CAN接口連接CANopen主站的CAN接口。




3.4 GCAN-GT-8321S-MRTUM

GCAN-GT-8321S-MRTUM，西門子PLC可以通過8321S網關，與ModbusRTU從站進行通訊；

西門子PLC的Profinet接口連接8321S的Profinet接口，8321S的RS485接口連接Modbus RTU從站的RS485接口。




3.5 GCAN-GT-8321S-MRTUS

GCAN-GT-8321S-MRTUS，西門子PLC可以通過8321S網關，與Modbus RTU主站進行通訊；

西門子PLC的Profinet接口連接8321S的Profinet接口，8321S的RS485接口連接Modbus RTU主站的RS485接口。




3.6GCAN-GT-8321S-MTCPS

GCAN-GT-8321S-MTCPS，西門子PLC可以通過8321S網關，與Modbus TCP主站進行通訊；

西門子PLC的Profinet接口連接8321S的Profinet接口，8321S的以太網接口連接Modbus TCP主站的以太網接口。




3.7GCAN-GT-8321S-PROG

GCAN-GT-8321S-PROG，西門子PLC可以通過8321S網關，與CAN總線、RS485串行總線、以太網總線、CANopen主/從站、Modbus TCP主/從站、Modbus RTU主/從站等各種協議進行編程，可實現不同總線之間數據的互相轉換。




4.通信連接

4.1Profinet連接

GCAN-GT-8321S Profinet網關使用Ethernet CAT5線纜（五類雙絞線）與Profinet主站以及其他從站設備相連接，GCAN-GT-8321S Profinet網關配備有2個RJ45接口，可方便用戶將GCAN-GT-8321S Profinet網關連入Profinet總線。

Profinet通訊接口內部實現端口交換功能，無需另外增加交換機，可以輕松實現多個從站級聯。


圖4.1 GCAN-GT-8321S Profinet網關與Profinet控制器連接



圖4.2 GCAN-GT-8321S Profinet網關與多種Profinet控制器接入總線


4.2CAN連接

GCAN-GT-8321S接入CAN總線時僅需要將CAN_H連CAN_H，CAN_L連CAN_L，并保證CAN總線終端電阻為60Ω左右即可建立通信。

CAN-bus網絡采用直線拓?fù)浣Y(jié)構，總線最遠的2個終端需要安裝120Ω的終端電阻；如果節點數目大于2，中間節點不需要安裝120Ω的終端電阻。對于分支連接，其長度不應超過3米。CAN-bus總線的連接如圖4.3所示。


圖4.3 CAN-bus網絡的拓?fù)浣Y(jié)構


請注意：CAN-bus電纜可以使用普通雙絞線、屏蔽雙絞線。理論最大通信距離主要取決于總線波特率，最大總線長度和波特率關系詳見表10.1。若通訊距離超過1km，應保證線的截面積大于Φ1.0mm2，具體規格應根據距離而定，常規是隨距離的加長而適當加大。

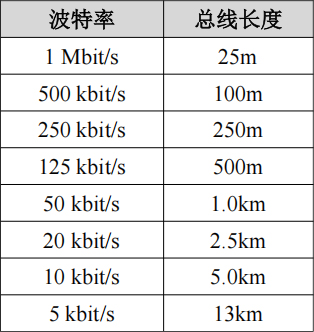

表4.1波特率與最大總線長度參照表


4.3CAN總線終端電阻

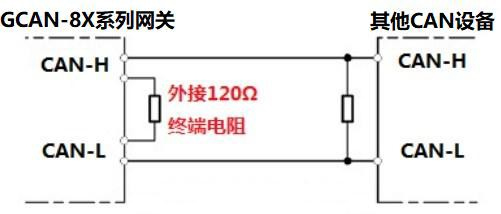

為了增強CAN通訊的可靠性，消除CAN總線終端信號反射干擾，CAN總線網絡最遠的兩個端點通常要加入終端匹配電阻，如圖4.4所示。終端匹配電阻的值由傳輸電纜的特性阻抗所決定。例如雙絞線的特性阻抗為120Ω，則總線上的兩個端點也應集成120Ω終端電阻。如果網絡上其他節點使用不同的收發器，則終端電阻須另外計算。


圖4.4 GCAN-GT-8321S與其他CAN節點設備連接


請注意：GCAN-GT-8321S的CAN總線內部未集成120Ω終端電阻。如果節點數目大于2，中間節點不需要安裝120Ω的終端電阻。需要使用時，將電阻兩端分別接入CAN_H、CAN_L即可，如圖4.4所示。

4.4串口連接

GCAN-GT-8321S使用標準串口電平，因此該模塊可以直接與帶有RS485接口的設備進行連接。

RS485總線的連接如圖所示：


圖4.5 GCAN-GT-8321S與其他RS485節點設備連接


5 程序運行開關及復位按鍵

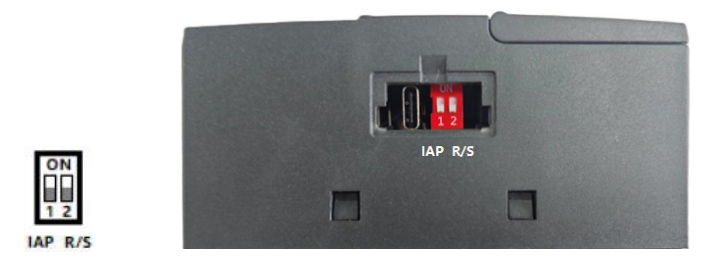

GCAN-GT-8321S提供1個程序運行開關和1個復位按鍵。如圖4.1所示：


4.1 GCAN-GT-8321S撥碼開關圖


1為復位按鍵；
2為運行/停止撥碼開關。



注意:
1號復位鍵默認位于“下”，有特殊用途，請勿隨意撥動。
2號運行/停止開關的撥碼位于“下”時，設置PLC程序?yàn)檫\(yùn)行狀態；運行/停止按鈕的撥碼位于“上ON”時，設置PLC程序?yàn)橥Ｖ範顟B(tài)。

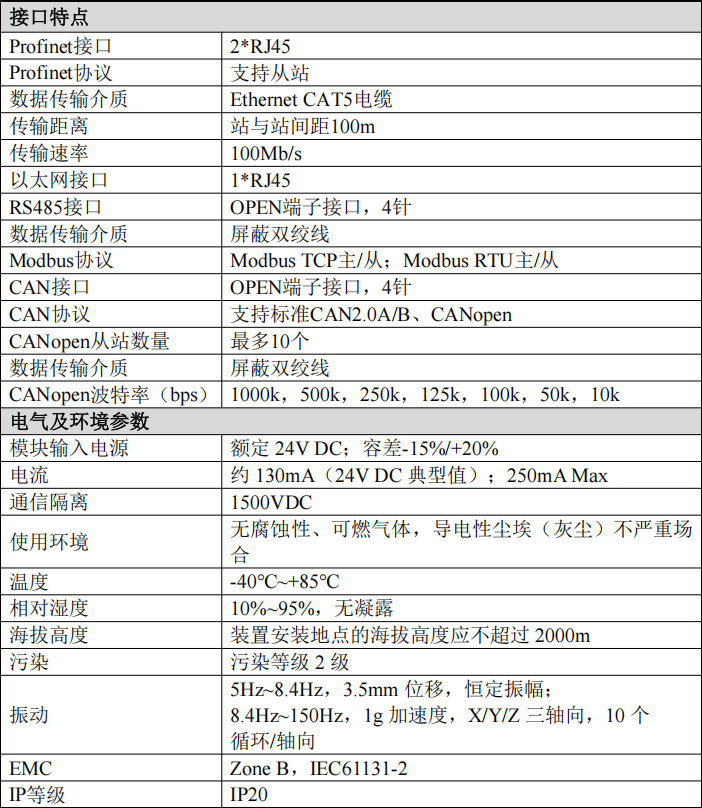

6.技術規格
