GCAN-3604 4通道模擬量輸入-5V~+5V
- 品牌:
- 廣成科技
- 型號:
- GCAN-3604
- 應用:
- GC-3604 模塊是集成 4 路-5V~+5V 模擬量輸入通道的 I/O 模塊。該模塊可用于實時采集模擬量信號，并將采集到的數值通過內部總線發送給 GCAN-PLC-400或 GCAN-IO-8000/8100 系列耦合器
-
GC-3604 模塊是集成 4 路-5V~+5V 模擬量輸入通道的 I/O 模塊。該模塊可用于實時采集模擬量信號，并將采集到的數值通過內部總線發送給 GCAN-PLC-400或 GCAN-IO-8000/8100 系列耦合器。該模塊可與其他任何 GC 系列 IO 模塊搭配使用，實現工業自動化或分布式控制系統中模擬量數據的采集與處理。

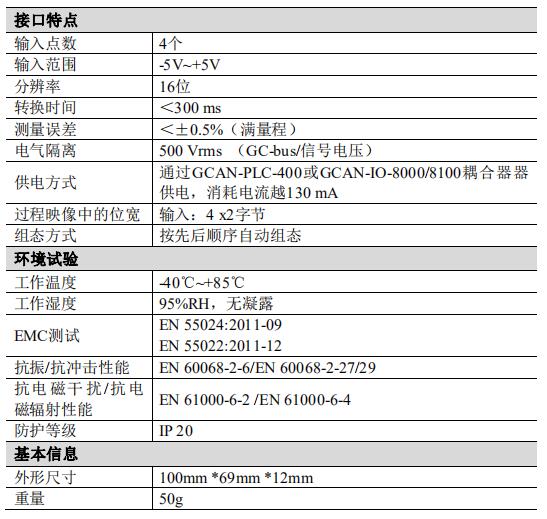

輸入點數為4個；
采集電壓范圍-5V~+5V；
內部電阻 100 kΩ；
信號形式：差分信號；
測量分辨率為 16 位；
轉換時間小于 300ms；
電氣隔離為 500 Vrms；
通過 GCAN-PLC-400 或 GCAN-IO-8000/8100 供電；
電流消耗為 130mA；
過程映像中的位寬輸入為 4 x 2 字節；
組態無地址設置，通過總線耦合器或控制器配置；
工作溫度范圍：-40℃~+85℃；
尺寸：長 100mm * 寬 69mm * 高 12mm。采集模擬量信號；
接入總線耦合器或控制器，實現模擬量信號的傳送。
1、與GCAN-PLC-400/510系列組合
在與GCAN-PLC-400/510設備搭配使用時，各種GC系列IO模塊需要按DI、DO、AI、AO順序進行組態，同類型的模塊需要放在一起。GCAN-PLC-400/510支持五種語言編程
2、與GCAN-IO-8000系列設備組合
數字量輸入的狀態由一個字節來表示，通道 8 在高位，通道 1 在低位。
- GC-3604 模塊是集成 4 路-5V~+5V 模擬量輸入通道的 I/O 模塊。該模塊可用于實時采集模擬量信號，并將采集到的數值通過內部總線發送給 GCAN-PLC-400或 GCAN-IO-8000/8100 系列耦合器。該模塊可與其他任何 GC 系列 IO 模塊搭配使用，實現工業自動化或分布式控制系統中模擬量數據的采集與處理。
