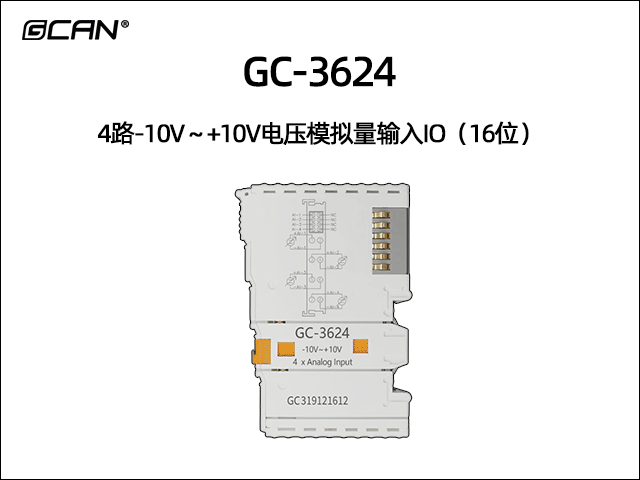

GC-3624 4通道-10V~+10V模擬量輸入IO
- 品牌:
- GCAN廣成科技
- 型號:
- GCAN-3624
- 應用:
- GC-3624模塊是集成4路-10V~+10V模擬量輸入通道的I/O模塊，該模塊可用于實時采集模擬量信號，并將采集到的數值通過內部總線發送給GCAN-PLC-400/510/511或GCAN-IO-8000/8100/8200/8300系列耦合器，該模塊可與其他任何GC系列IO模塊搭配使用，實現工業自動化或分布式控制系統中模擬量數據的采集與處理。
-
一、功能概述
沈陽廣成科技GC-3624模塊是集成4路-10V~+10V模擬量輸入通道的I/O模塊。該模塊可用于實時采集模擬量信號，并將采集到的數值通過內部總線發送給GCAN-PLC-400/510/511或GCAN-IO-8000/8100/8200/8300系列耦合器。該模塊可與其他任何GC系列IO模塊搭配使用，實現工業自動化或分布式控制系統中模擬量數據的采集與處理。
二、設備參數
沈陽廣成科技GC-3624模塊的設備參數包括：
（1）輸入點數為4個；（2）采集電壓范圍-10V~+10V；（3）內部電阻100 kΩ；（4）測量分辨率為16位；（5）信號形式：差分信號；（6）轉換時間約3ms；（7）電氣隔離為500 Vrms；（8）通過GCAN-PLC-400/510/511或GCAN-IO-8000/8100/8200/8300供電；（9）電流消耗約為130mA；（10）過程映像中的位寬輸入為4 x 2字節；（11）組態無地址設置，通過總線耦合器或控制器配置；（12）工作溫度范圍：-40℃~+85℃；（13）尺寸：長100mm*寬69mm*高12mm。
三、應用領域
沈陽廣成科技GC-3624模塊的設備應用領域包括：
（1）采集模擬量信號；（2）接入總線耦合器或控制器，實現模擬量信號的傳送。
如果您需要了解更多設備信息、詢價或技術咨詢，可以撥打電話或加微信13019325660。 -
