一、設備簡介

GCAN-8311是我公司推出的基于Profinet總線自主研發的高性能Profinet從站/智能網關。設備可作為西門子200SMART、1200、1500、300等系列PLC的Profinet從站使用；設備集成了2路Profinet總線接口、1路RS485總線接口。GCAN-8311-XXX可作為上述西門子PLC的網關，通過“通用站描述文件（GSD）”，實現西門子PLC與Modbus RTU主/從站通訊。

注意：

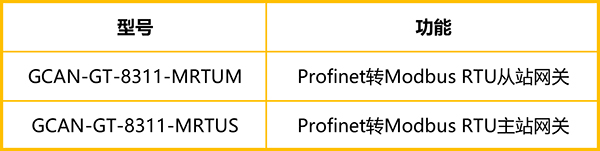

對應子型號只能實現西門子Profinet與對應的一種協議進行轉換，協議不同，價格不同。

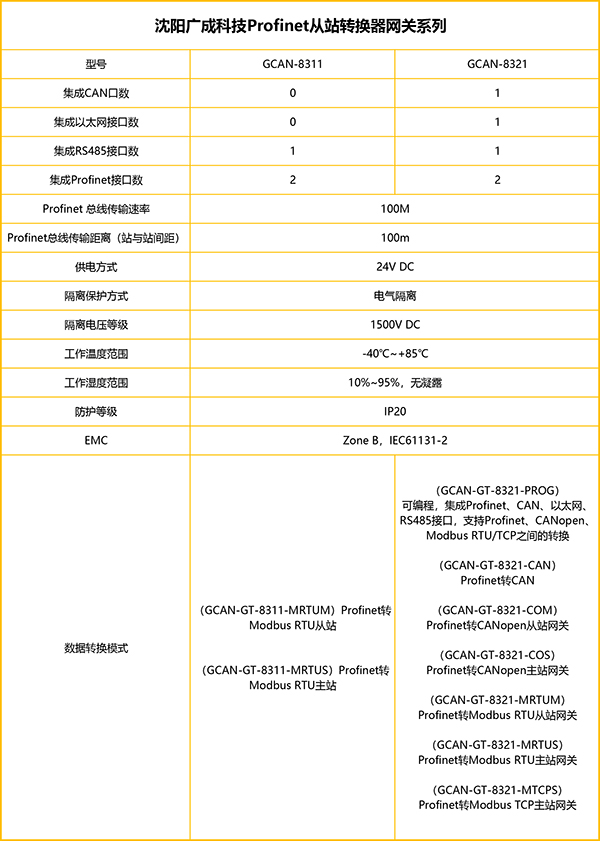

二、設備參數

GCAN-8311組合式Profinet從站網關轉換器的主要設備參數包括：

●  2個Profinet總線接口（RJ45），支持從站級聯；
●  Profinet總線傳輸速率：100Mbps；
●  Profinet總線傳輸距離（站與站間距）：100m（CAT5線纜）；
●  1路485總線接口；
●  電源采用24V DC（-15%/+20%）；
●  電氣隔離為1500 VDC；
●  工作溫度范圍：-40℃~+85℃；
●  相對濕度：10%~95%，無凝露；
●  EMC：Zone B，IEC61131-2；
●  IP等級：IP20

三、應用領域

GCAN-8311組合式Profinet從站網關轉換器的主要應用領域包括：

●  與分布式總線端子模塊相連接，構成一個完整的控制節點；
●  執行數據采集并以Profinet協議進行數據傳輸。

如果您需要對GCAN-8311組合式Profinet從站網關轉換器進行詢價或者是技術支持，可以加微信或撥打電話13019325660。


四、設備安裝與使用

1、模塊外觀及尺寸

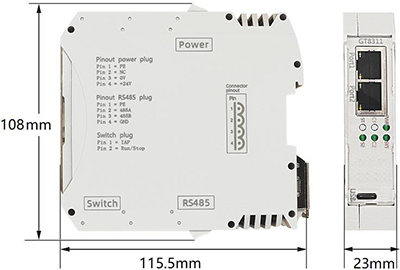

設備外形尺寸：(長)115.5mm*(寬)108mm*(高)23mm，其示意圖如下圖所示：

GCAN-GT-8311 Profinet網關外觀圖

2、模塊固定

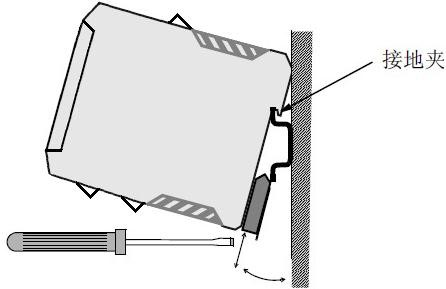

GCAN-GT-8311 Profinet網關的安裝方法如下圖所示，您需要使用一字螺絲刀進行輔助安裝。

GCAN-GT-8311 Profinet網關模塊安裝

請保證設備的良好接地，接地宜采用單獨接地或單點接地，不可采用公共接地。GCAN-GT-8311模塊地未與安裝模塊的導軌相連。需要外部接地線。即“Power”端子的PE接口。

3、系統狀態指示燈

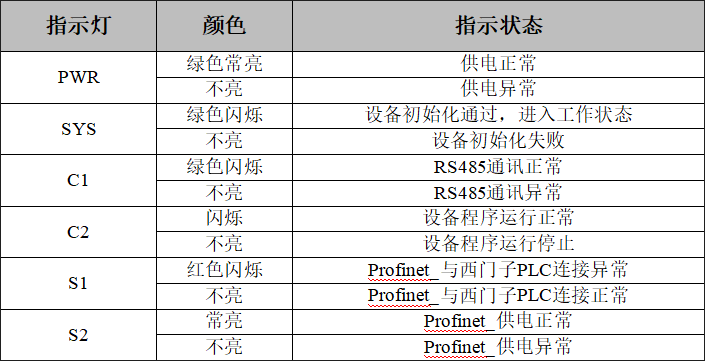

GCAN-GT-8311的正面突出區域包含6個圓形狀態指示燈。指示燈的具體指示功能及不同狀態下時，GCAN-GT-8311模塊狀態如下表所示。

GCAN-GT-8311指示燈狀態

五、GCAN-GT-8311-MRTUM

GCAN-GT-8311-MRTUM，西門子PLC可以通過8311網關，與Modbus RTU從站進行通訊；西門子PLC的Profinet接口連接8311的Profinet接口，8311的RS485接口連接Modbus RTU從站的RS485接口。

1、接口定義及功能

GCAN-GT-8311-MRTUM模塊集成1路24V DC電源接口、2個標準Profinet接口、1個標準以太網接口、1路標準RS485接口，GCAN-GT-8311-MRTUM模塊接線端子如圖所示。

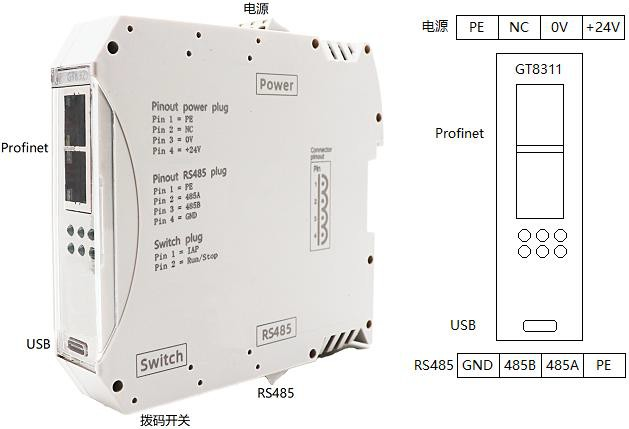

GCAN-GT-8311-MRTUM模塊接線端子（從Profinet接口方向看）

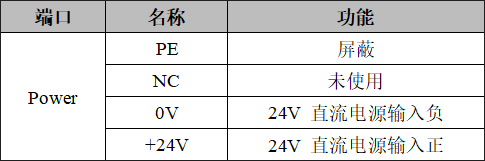

GCAN-GT-8311-MRTUM模塊的電源接口由1個4 Pin插拔式接線端子引出，其接口定義如表所示：

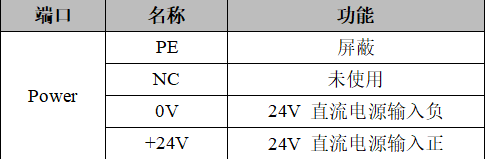

GCAN-GT-8311-MRTUM模塊的電源接口定義

GCAN-GT-8311-MRTUM模塊RS485接口由1個4 Pin接線端子引出，可以用于連接1個RS485接口的設備，其接口定義如表所示。

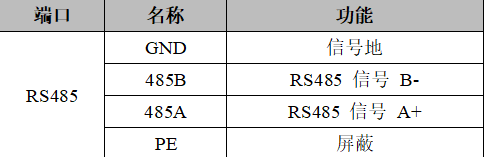

GCAN-GT-8311-MRTUM模塊的RS485接口定義

六、GCAN-GT-8311-MRTUS

GCAN-GT-8311-MRTUS，西門子PLC可以通過8311網關，與Modbus RTU主站進行通訊；西門子PLC的Profinet接口連接8311的Profinet接口，8311的RS485接口連接Modbus RTU主站的RS485接口。

1、接口定義及功能

GCAN-GT-8311-MRTUS模塊集成1路24V DC電源接口、2個標準Profinet接口、1個標準以太網接口、1路標準RS485接口，GCAN-GT-8311-MRTUS模塊接線端子如圖所示。

GCAN-GT-8311-MRTUS模塊接線端子（從Profinet接口方向看）

GCAN-GT-8311-MRTUS模塊的電源接口由1個4 Pin插拔式接線端子引出，其接口定義如表所示。

GCAN-GT-8311-MRTUS模塊的電源接口定義

GCAN-GT-8311-MRTUS模塊RS485接口由1個4 Pin接線端子引出，可以用于連接1個RS485接口的設備，其接口定義如表所示。

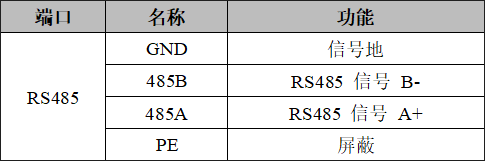

GCAN-GT-832-MRTUS模塊的RS485接口定義

七、通信連接

1、Profinet連接

GCAN-GT-8311 Profinet網關使用Ethernet CAT5線纜（五類雙絞線）與Profinet主站以及其他從站設備相連接，GCAN-GT-8311 Profinet網關配備有2個RJ45接口，可方便用戶將GCAN-GT-8311 Profinet網關連入Profinet總線。Profinet通訊接口內部實現端口交換功能，無需另外增加交換機，可以輕松實現多個從站級聯。

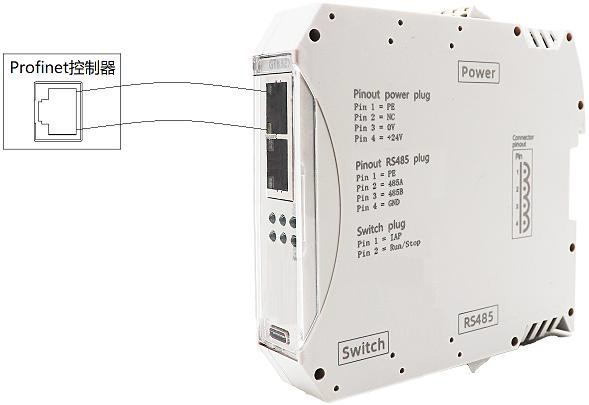

GCAN-GT-8311 Profinet網關與Profinet控制器連接

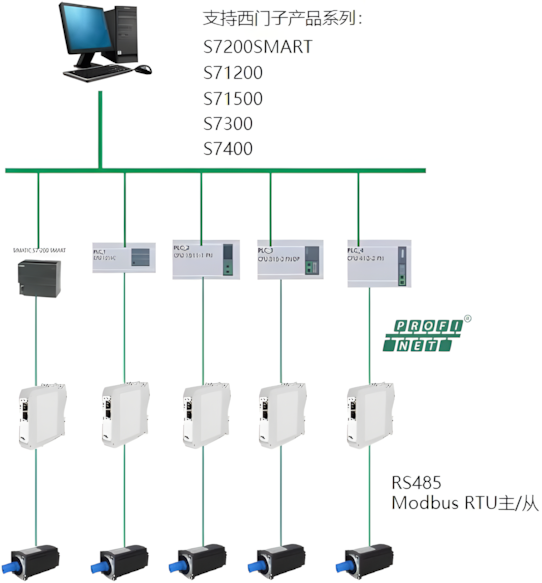

GCAN-GT-8311 Profinet網關與多種Profinet控制器接入總線

2、串口連接

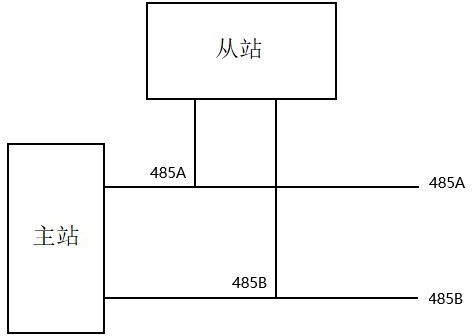

GCAN-GT-8311使用標準串口電平，因此該模塊可以直接與帶有RS485接口的設備進行連接。RS485總線的連接如圖所示：

GCAN-GT-8311與其他RS485節點設備連接

八、技術規格

GCAN-8311組合式Profinet從站網關轉換器的主要設備參數包括：

●  2個Profinet總線接口（RJ45），支持從站級聯；
●  Profinet總線傳輸速率：100Mbps；
●  Profinet總線傳輸距離（站與站間距）：100m（CAT5線纜）；
●  1路485總線接口；
●  電源采用24V DC（-15%/+20%）；
●  電氣隔離為1500 VDC；
●  工作溫度范圍：-40℃~+85℃；
●  相對濕度：10%~95%，無凝露；
●  EMC：Zone B，IEC61131-2；
●  IP等級：IP20
