1.功能簡介
1.1功能概述
廣成科技GCAN-GT-246系列網橋，其CAN接口和電源接口均配備電氣隔離保護模塊，能有效避免瞬間過流、過壓對設備造成的損壞，從而增強系統在惡劣環境中使用的可靠性。
功能設計上，該系列通過型號差異化滿足不同組網需求：
CAN-GT-246-2集成2路CAN接口，2路CAN接口之間可通過軟件自由配置轉換，CAN1、CAN2均支持CAN/CAN FD協議；
GCAN-GT-246-3集成3路CAN接口，3路CAN接口之間可通過軟件自由配置轉換，CAN1、CAN2、CAN3均支持CAN/CANFD協議；
GCAN-GT-246-4集成4路CAN接口，4路CAN接口之間可通過軟件自由配置轉換，CAN1、CAN2、CAN3均支持CAN/CANFD協議，CAN4只支持CAN協議。單向轉換時間2ms。

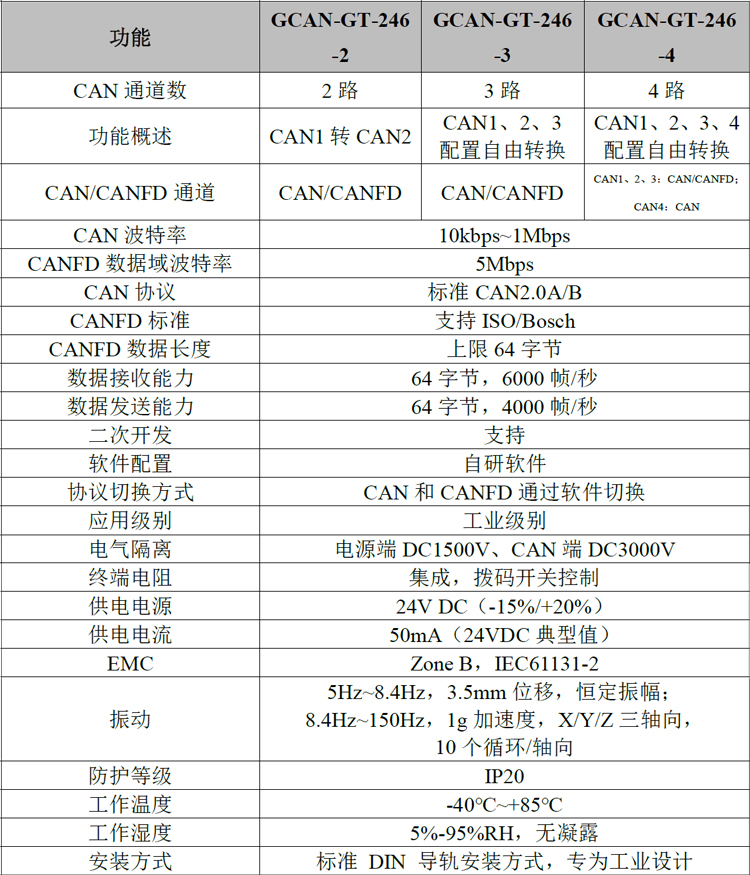

1.2產品選型
1.3典型應用
（1）CAN與CAN網絡設備互聯
（2）電力通訊網絡
（3）工業控制設備
2.設備安裝
2.1模塊尺寸

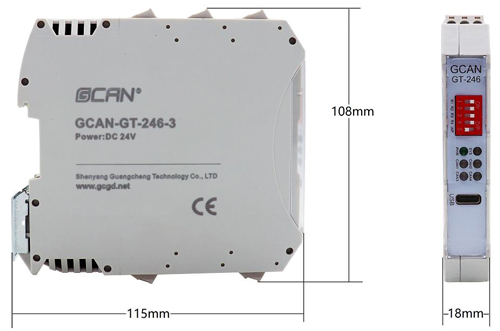

GCAN-GT-246系列尺寸相同：(長)115mm*(寬)18mm(高)108mm；如圖2.1所示：
圖2.1 GCAN-GT-246模塊尺寸圖
2.2設備固定

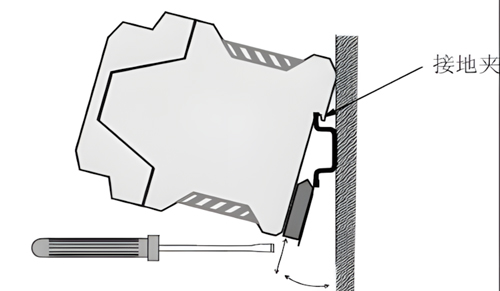

GCAN-GT-246模塊安裝方法如圖2.2所示，可使用一字螺絲刀輔助將模塊安裝到DIN導軌上。
圖2.2 GCAN-GT-246模塊安裝
2.3 GCAN-GT-246接口定義及指示燈狀態
2.3.1 GCAN-GT-246接口定義
GCAN-GT-246系列模塊只是CAN接口數量不同：
GCAN-GT-246-2集成CAN1和CAN2接口；GCAN-GT-246-3集成CAN1、CAN2和CAN3接口；GCAN-GT-246-4集成CAN1、CAN2、CAN3和CAN4接口；

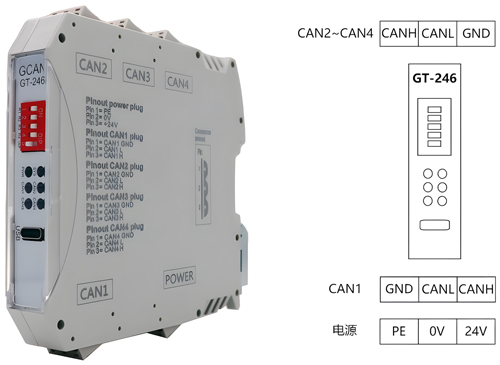

以GCAN-GT-246-4為例：集成1路DC24V電源接口、4路標準CAN接口、GCAN-GT-246-4模塊接線端子排如圖2.3所示。
圖2.3 GCAN-GT-246模塊接線端子排
GCAN-GT-246模塊的電源接口由1個3 Pin插拔式接線端子引出，其接口定義如表2.1所示。
表2.1 GCAN-GT-246模塊的電源接口定義
GCAN-GT-246模塊CAN/CANFD接口由4個3Pin接線端子引出，其接口定義如表2.2所示。

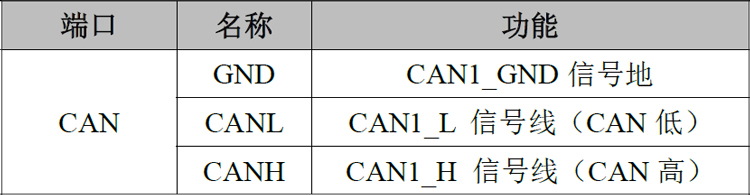

表2.2 GCAN-GT-246模塊的CAN信號分配
2.3.2 GCAN-GT-246指示燈狀態

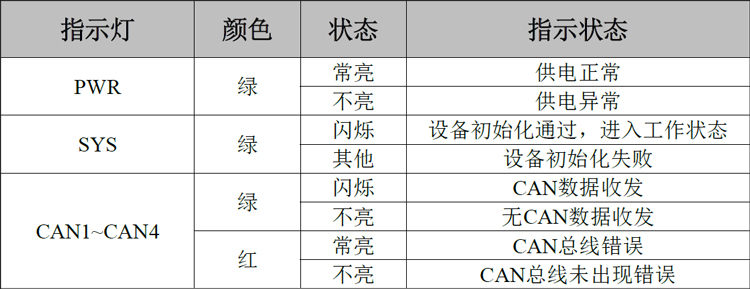

GCAN-GT-246模塊具有1個PWR指示燈、1個SYS指示燈、4個CAN總線狀態指示燈。
表2.3 GCAN-GT-246模塊指示燈狀態
3.通信連接
3.1 CAN連接
GCAN-GT-246模塊接入CAN總線時僅需要將CAN_H連CAN_H，CAN_L連CAN_L即可建立通信。

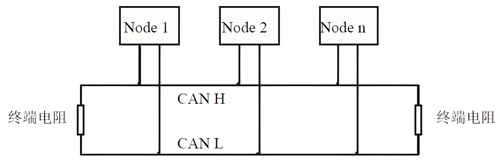

CAN網絡采用直線拓?fù)浣Y(jié)構，總線最遠的2個終端需要安裝120Ω的終端電阻；如果節點數目大于2，中間節點不需要安裝120Ω的終端電阻。對于分支連接，其長度不應超過3米。CAN總線的連接如圖3.1所示。
圖3.1 CAN網絡的拓?fù)浣Y(jié)構
請注意：CAN電纜可以使用普通雙絞線、屏蔽雙絞線。理論最大通信距離主要取決于總線波特率，最大總線長度和波特率關系詳見表3.1。若通訊距離超過1km，應保證線的截面積大于Φ1.0mm2，具體規格應根據距離而定，常規是隨距離的加長而適當加大。

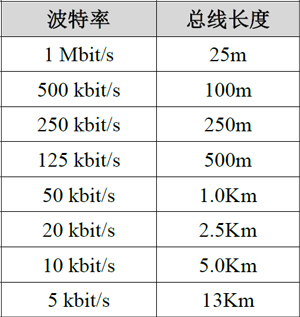

表3.1波特率與最大總線長度參照表
3.2 CAN總線終端電阻

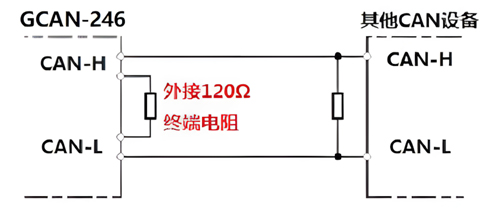

為了增強CAN通訊的可靠性，消除CAN總線終端信號反射干擾，CAN總線網絡最遠的兩個端點通常要加入終端匹配電阻，如圖3.2所示。終端匹配電阻的值由傳輸電纜的特性阻抗所決定。例如雙絞線的特性阻抗為120Ω，則總線上的兩個端點也應集成120Ω終端電阻。如果網絡上其他節點使用不同的收發器，則終端電阻須另外計算。
圖3.2 GCAN-GT-246與其他CAN節點設備連接

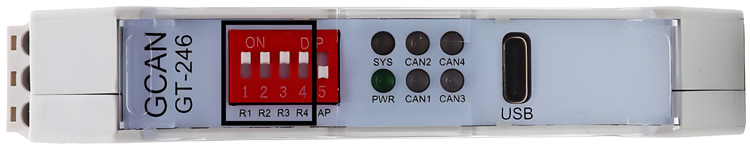

請注意：GCAN-GT-246模塊的CAN總線內部已集成120Ω終端電阻，通過撥碼開關控制。如果節點數目大于2，中間節點不需要安裝120Ω的終端電阻。需要使用時，對應撥碼開關撥至ON即可，如圖所示。
圖3.3 GCAN-GT-246終端電阻撥碼開關

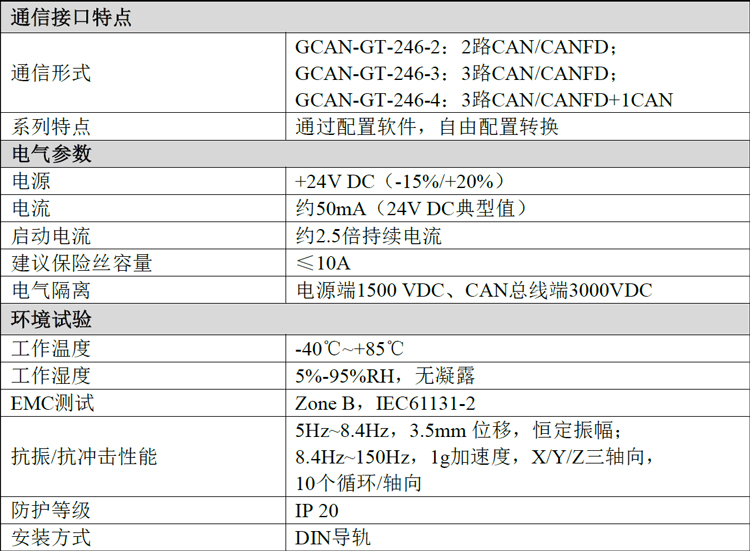

4.技術規格
