1、功能簡介
1.1功能概述
GCAN-PLC-221是一款集成有總線控制功能的可編程邏輯控制器（PLC）。其不僅具有外觀簡約、高性價比的特點，還可以方便的連接入CAN總線系統及Modbus系統等。
GCAN-PLC-221產品將微處理器、集成電源、輸入電路和輸出電路組合到一個結構緊湊的外殼中，形成功能強大的PLC。下載用戶程序后，PLC將包含監控應用中的輸入和輸出設備所需的邏輯。
GCAN-PLC-221可使用OpenPCS軟件對其編程，也可使用CodeSys V3.5 SP16及以上版本軟件對其編程。軟件支持符合IEC-61131-3標準中規定的五種標準編程語言，這使得程序的可移植性和復用性很強，而且軟件還具有多種調試功能（斷點、單步等），調試程序更加方便。
GCAN-PLC-221不僅可完成數字/模擬量的輸入/輸出、支持PT100溫度采集，還集成了多種常用的工業現場總線，如：CAN總線、RS232/485總線，并支持常見的通信協議如：CANopen、ModbusRTU等。
1.2性能特點
● 編程軟件：OpenPCS/CodeSys（編程語言符合IEC61131-3標準）；
● 2路CAN通道；1路RS232通道；1路RS485通道；
● 支持CANopen主/從站功能；
● 支持Modbus RTU主/從站功能；
● 8路DO（復用3路PWM脈沖輸出）；8路DI（復用4路計數輸入）；
● 4路AI（均可定制電流型或電壓型）；
● 4路PT100溫度采集；
● 電源采用24V DC（-15%/+20%）；
● 通信隔離為1500V DC（除RS232）；
● 工作溫度范圍：-40℃~+85℃；
● 防護等級：IP20；
● EMC抗干擾等級：Zone B；
● EMC抗干擾支持：供電通道、RS485通道、CAN通道；
● 尺寸：(長)115mm*(寬)100mm*(高)58mm。

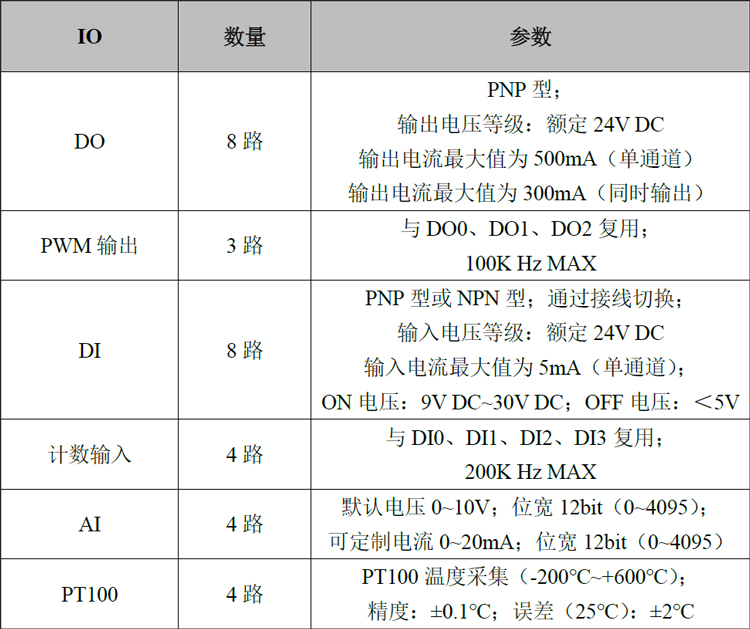

IO詳細參數：
1.3典型應用
● 工業自動化控制核心
● 模擬量閉環控制系統
● 開關量開環控制，邏輯運算
● 工業CAN總線、ModBUS總線網絡通訊
2、設備安裝
本章節將詳細說明GCAN-PLC-221可編程邏輯控制器的安裝方法、接線方法、指示燈的含義與接口的含義。
2.1設備外觀及尺寸

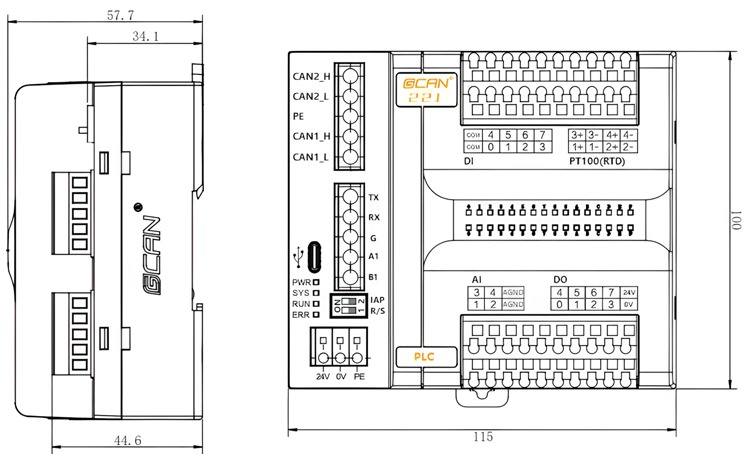

GCAN-PLC-221外觀如圖2.1所示，(長)115mm*(寬)100mm*(高)58mm。
圖2.1 GCAN-PLC-221模塊外形尺寸圖
2.2安裝拆卸方法
模塊的安裝方法：

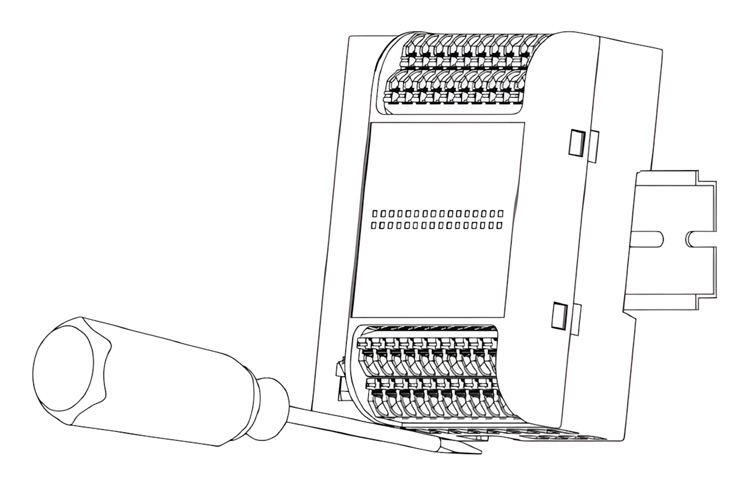

先將模塊下方的導軌卡扣用一字螺絲刀拉出；然后將模塊掛到DIN導軌上，并使用一字螺絲刀將下方的導軌卡扣推進去鎖定，如圖所示：
圖2.2 GCAN-PLC-221 CANopen模塊安裝
模塊的拆卸方法：

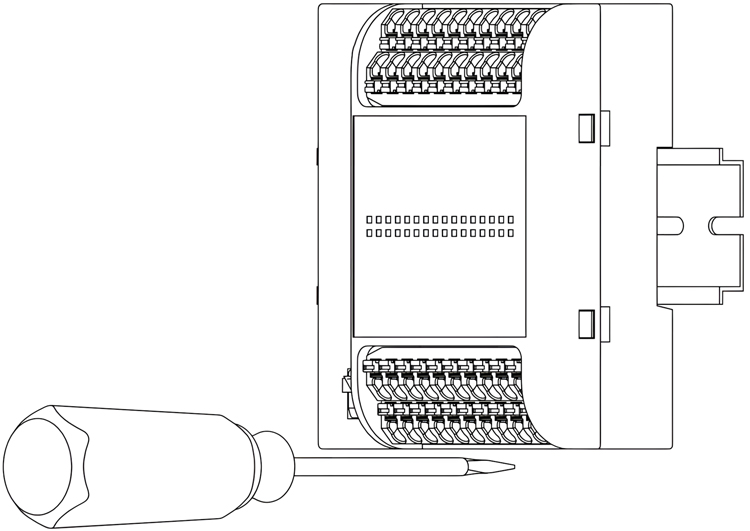

先將模塊下方的導軌卡扣用一字螺絲刀拉出；然后將模塊往外拉出與DIN導軌形成一個角度，模塊即可往上拉出，如圖所示：
圖2.3 GCAN-PLC-221 CANopen模塊拆卸
2.3接口定義及功能
GCAN-PLC-221設備包含1個電源接口，一個USB-Type C接口，2路CAN通信接口，1路RS485通信接口，1路RS232通信接口，4路AI接口；4路PT100接口；8路DO接口，8路DI接口?？刂破骶幊探涌谑褂肬SB接口，接口定義如下表所示。

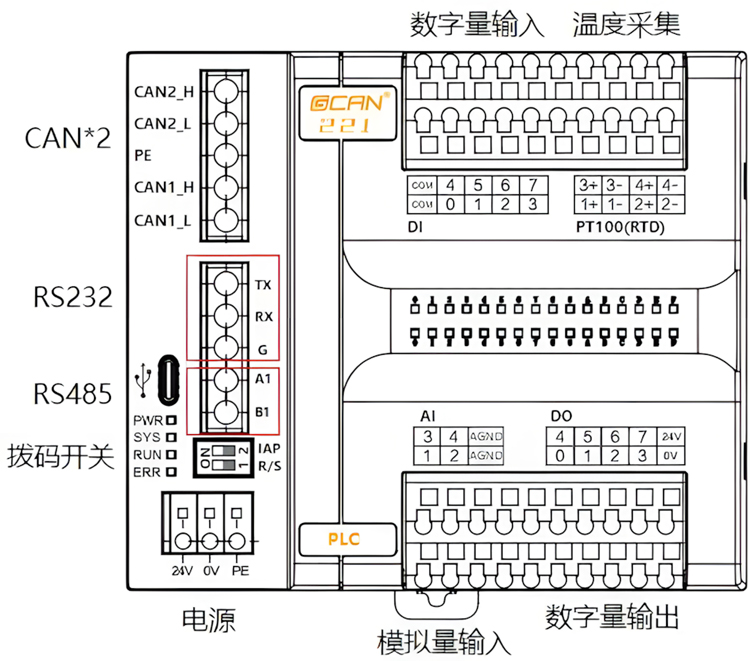

圖2.4 PLC-221各接口位置
2.3.1左側底板各接口的定義
GCAN-PLC-221的主控模塊左側底板從上到下，依次是CAN總線接口、RS232總線接口、RS485總線接口和電源接口，如上圖所示。各個端子對應的序號及其含義如表所示。

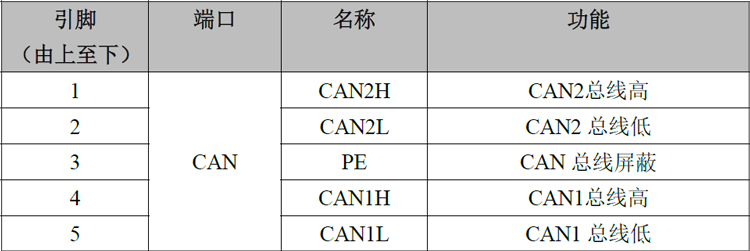

表2.1 CAN接口定義

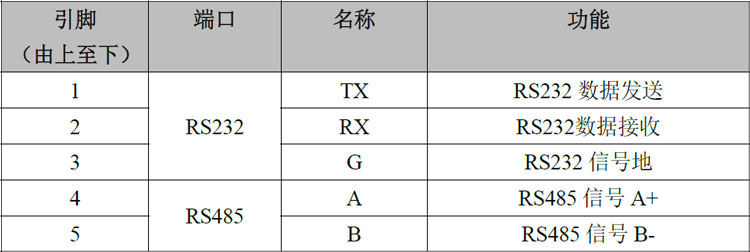

表2.2 RS232和RS485路接口定義

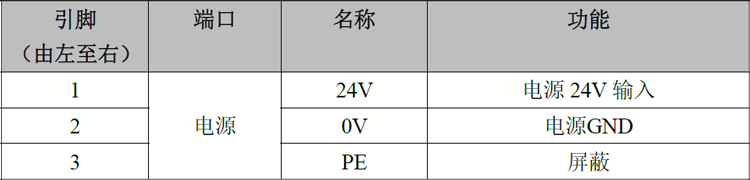

表2.3電源接口定義
2.3.2DO接口定義及接線方法
GCAN-PLC-221的主控模塊右側頂板含有上下四排端子排，下方兩排端子排的右側為DO端子排，分別為DO0~DO7共8個數字量輸出點，以及1組IO供電電源接口（IO供電電源已與系統電源隔離，IO模塊需供電后才能正常工作），如圖所示。各個端子對應的序號及其含義如表2.4所示。

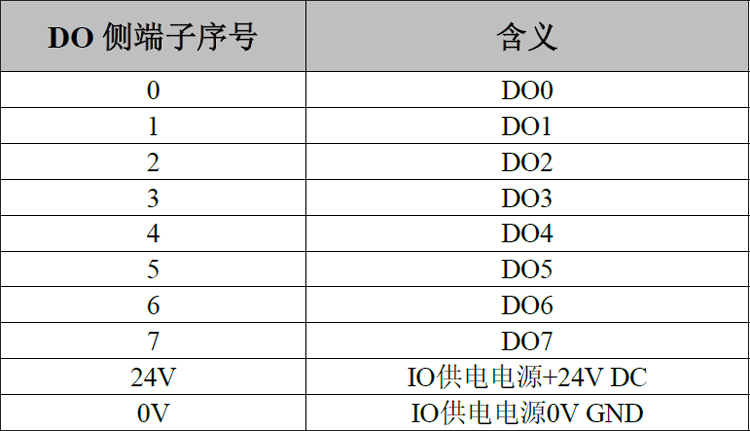

表2.4 GCAN-PLC-221 DO及IO電源接線端子定義
DO端子排晶體管PNP輸出接線如圖所示：

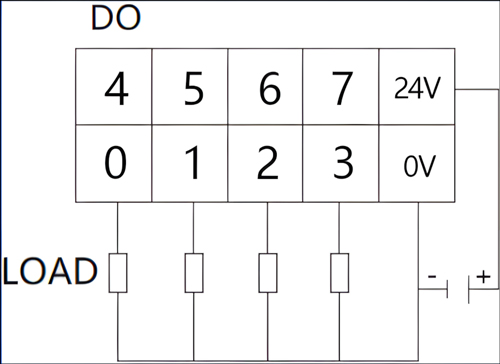

圖2.5 PLC-221 DO（0.1.2.3路）接線
2.3.3 DI接口定義及接線方法
上方兩排端子為DI端子排，分別為DI0~DI7，DI8~DIF共16個數字量輸入點，以及4個DI的COM接口（4個COM口內部已短接，任意連接1個即可），如圖所示。各個端子對應的序號及其含義如表2.5所示。

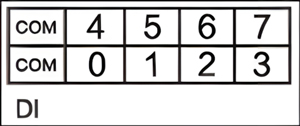

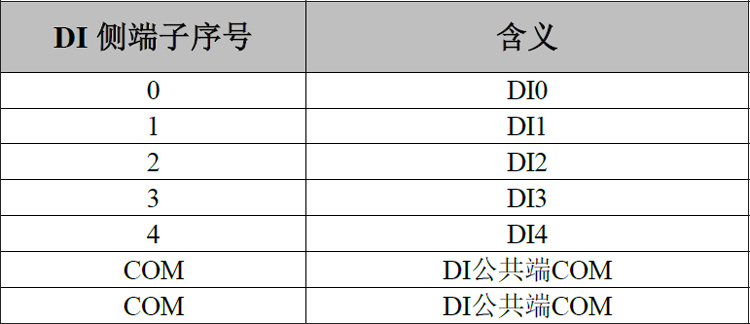

表2.5 GCAN-PLC-221 DI端子定義
DI端子排有兩種接法：
1）NPN漏型輸入接線如圖所示：

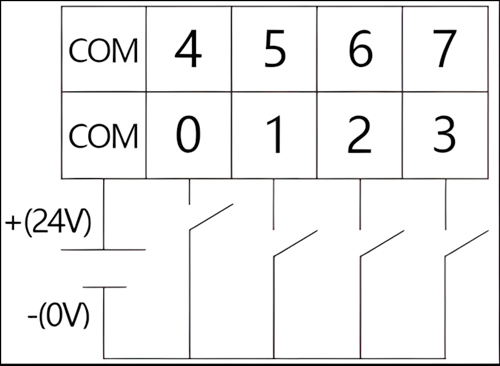

圖2.6 PLC-221 DI（0-7路）漏型接線
2）PNP源型輸入接線如圖所示：
圖2.7 PLC-221 DI（0-7路）源型接線
2.3.4 AI接口定義及接線方法
下方兩排端子排的左側為AI端子排，分別為AI1~AI4兩個模擬量輸入點，以及2個模擬量的公共端AGND接口（2個AGND口內部已短接），如圖所示。AI及AGND端子對應的序號及其含義如表2.6所示。

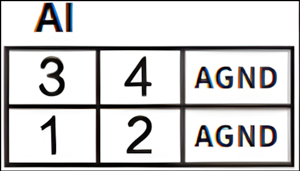

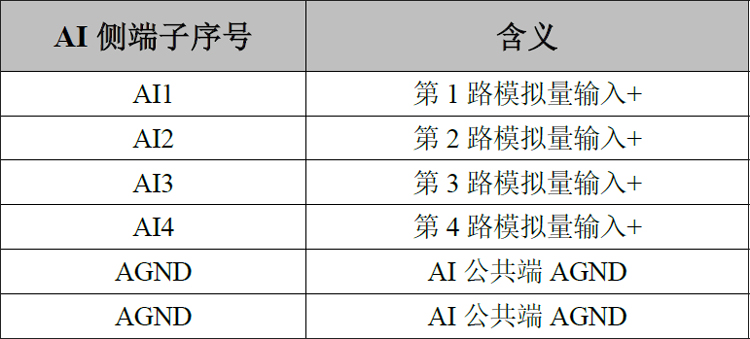

表2.6 GCAN-PLC-221 DI端子定義
1）模擬量輸入接線如圖所示：

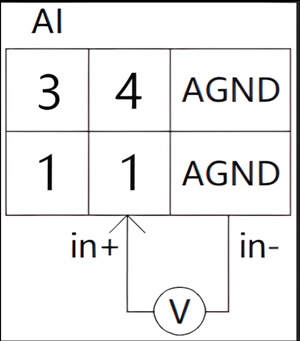

圖2.8 PLC-221 AI接線
2.3.5 PT100接口定義及接線方法
上方兩排端子排的右側為PT100端子排，分別為R1±到R4±，如圖所示。端子對應的序號及其含義如表2.7所示。

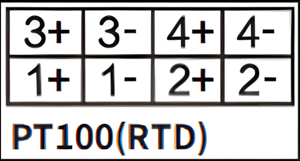

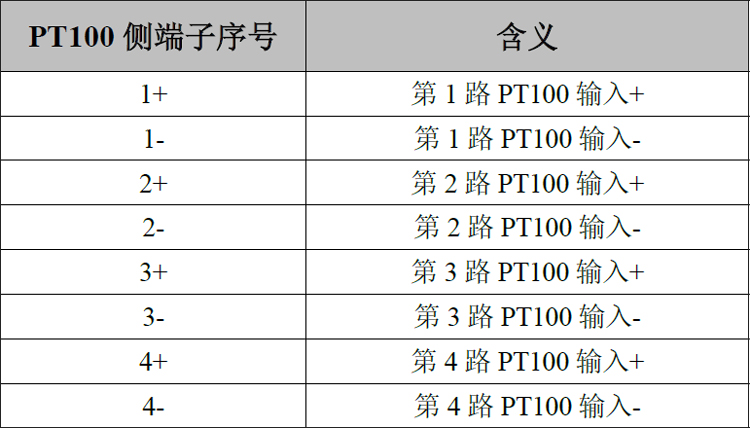

表2.7 GCAN-PLC-221 PT100端子定義

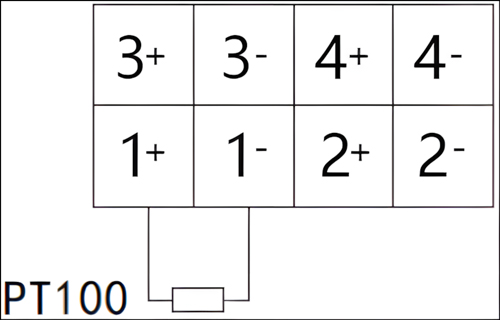

1）溫度采集輸入接線如圖所示：
圖2.9 PLC-221 PT100接線
2.4系統狀態指示燈
GCAN-PLC-221模塊有兩組指示燈，分別為系統狀態指示燈和IO指示燈。系統狀態指示燈具有1個PWR指示燈、1個SYS指示燈、1個RUN指示燈、1個ERR燈來指示設備的運行狀態。

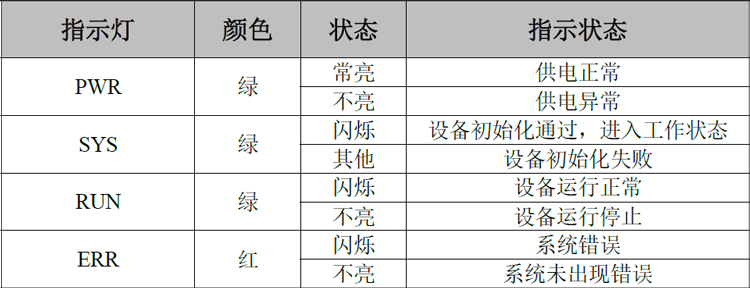

表2.8 GCAN-PLC-221 PLC模塊指示燈狀態
IO指示燈用來指示設備數字量IO、溫度采集的運行狀態（模擬量AI無指示燈）。

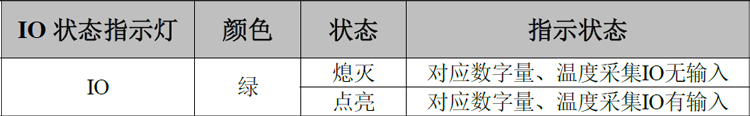

表2.9 GCAN-PLC-221 IO指示燈狀態
3、設備使用
3.1串口連接
GCAN-PLC-221使用標準串口電平，因此該模塊可以直接與帶有RS485接口的設備進行連接。

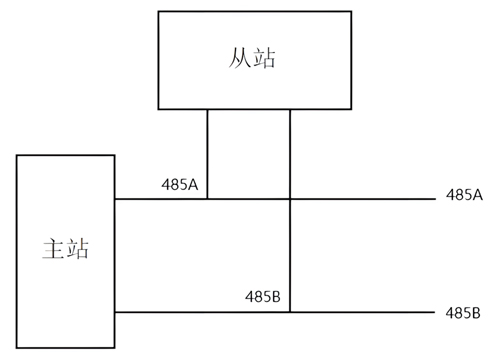

RS485總線的連接如圖所示：
圖3.1 RS485總線的連接
3.2 CAN連接
GCAN-PLC-221接入CAN總線時僅需要將CAN_H連CAN_H，CAN_L連CAN_L即可建立通信。

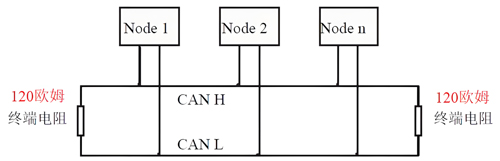

CAN-bus網絡采用直線拓撲結構，總線最遠的2個終端（CAN接口）需要安裝120Ω的終端電阻；如果節點數目大于2，中間節點不需要安裝120Ω的終端電阻。對于分支連接，其長度不應超過3米。CAN-bus總線的連接如圖3.2所示。
圖3.2 CAN-bus網絡的拓撲結構
請注意：CAN-bus電纜可以使用普通雙絞線、屏蔽雙絞線。理論最大通信距離主要取決于總線波特率，最大總線長度和波特率關系詳見表3.1。若通訊距離超過1km，應保證線的截面積大于Φ1.0mm2，具體規格應根據距離而定，常規是隨距離的加長而適當加大。

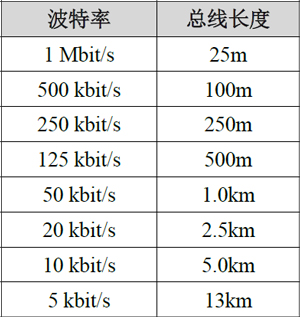

表3.1波特率與最大總線長度參照表
3.3 CAN總線終端電阻
為了增強CAN通訊的可靠性，消除CAN總線終端信號反射干擾，CAN總線網絡最遠的兩個端點通常要加入終端匹配電阻，如圖3.3所示。終端匹配電阻的值由傳輸電纜的特性阻抗所決定。例如雙絞線的特性阻抗為120Ω，則總線上的兩個端點也應集成120Ω終端電阻。如果網絡上其他節點使用不同的收發器，則終端電阻須另外計算。

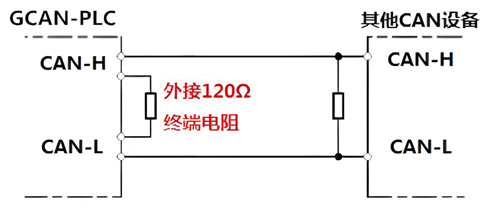

圖3.3 GCAN-PLC-221與其他CAN節點設備連接
請注意：GCAN-PLC-221的CAN總線內部未集成120Ω終端電阻。如果節點數目大于2，中間節點不需要安裝120Ω的終端電阻。需要使用時，將電阻兩端分別接入CAN_H、CAN_L即可，如圖3.3所示。
4、PLC程序運行開關及復位按鍵
GCAN-PLC-221提供1個程序運行開關和1個復位按鍵。如圖4.1所示：

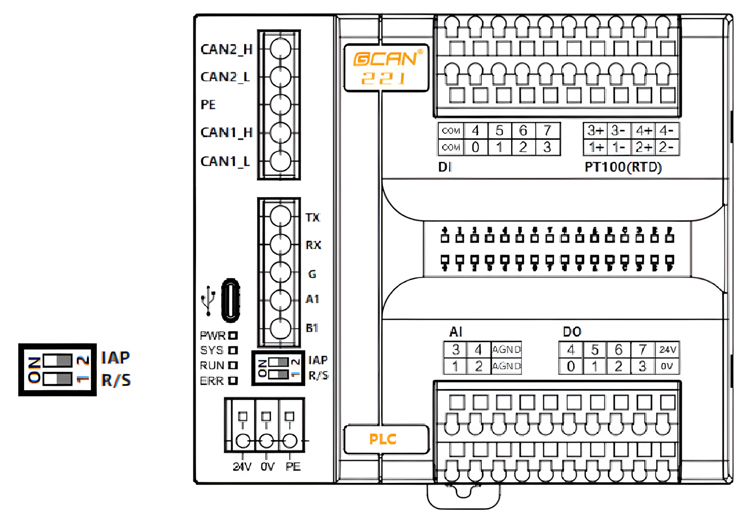

4.1 GCAN-PLC-221撥碼開關圖
1為運行/停止撥碼開關。
2為復位按鍵。
注意:
1號運行/停止開關的撥碼位于ON時，設置PLC程序為運行狀態；運行/停止按鈕的撥碼位于數字側時，設置PLC程序為停止狀態。
2號復位鍵默認位于數字側，有特殊用途，請勿隨意撥動。

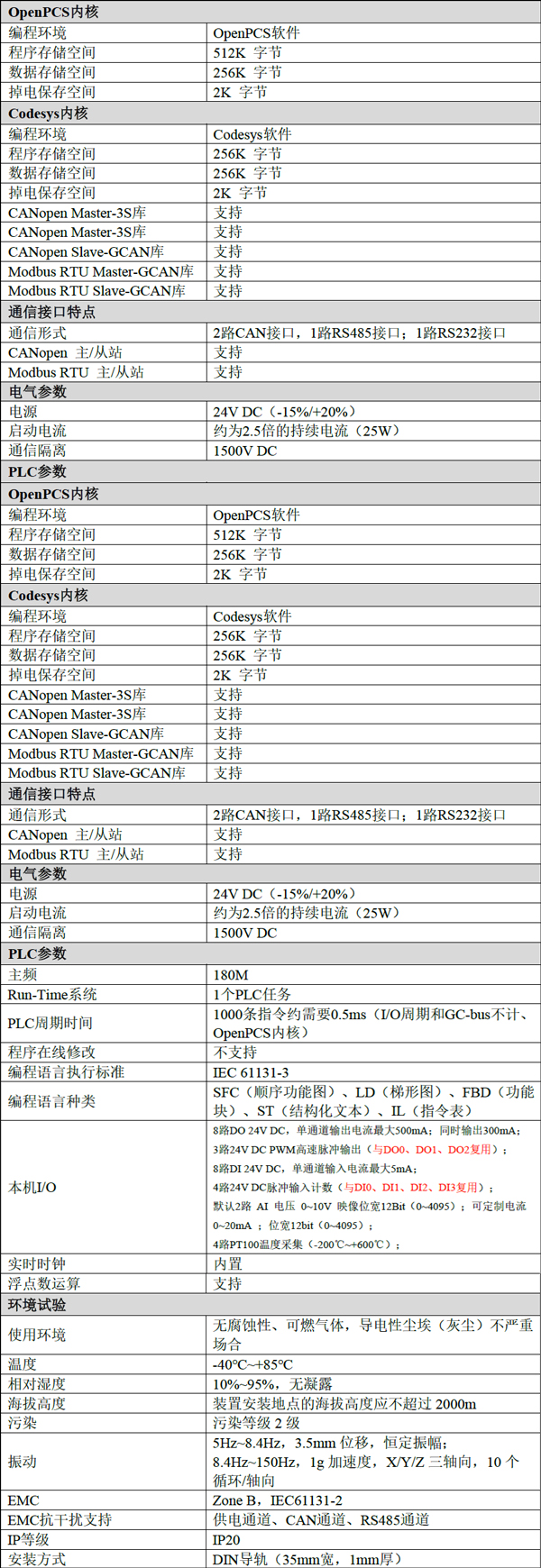

5、技術規格
